邁瑞T5主板050-000264-00 051-000150-00 是邁瑞T5監護儀的核心控制單元，相當于設備的 “中樞神經系統”，

承載著數據運算、模塊協同、指令執行等關鍵任務，直接決定監護儀的監測精度、

運行效率與功能擴展性，是保障臨床監測工作穩定開展的核心部件。

一、結構設計與硬件配置

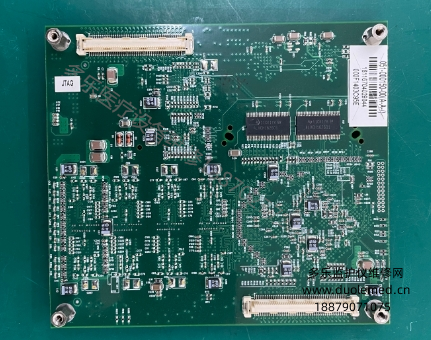

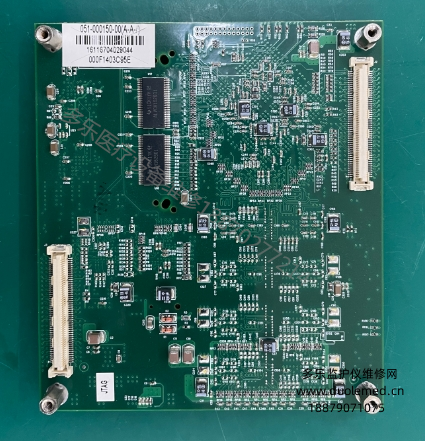

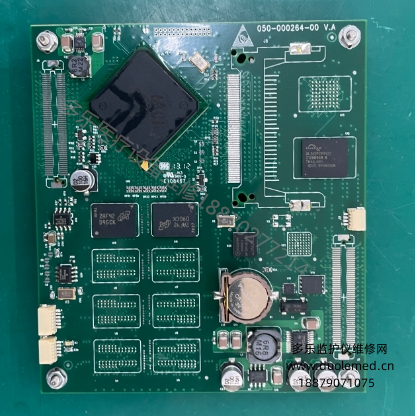

1.精密布局與尺寸適配：該主板采用醫療級多層 PCB 板設計，板身尺寸經過精準測算，

與邁瑞 T5 監護儀內部主機腔室完美契合，厚度約 2.0mm，邊緣設置 8 個標準化安裝孔，通過絕緣螺絲與主機金屬框架固定，

安裝后無明顯晃動，可抵御設備移動過程中的輕微振動。板載元件布局遵循 “信號隔離、散熱優先” 原則，

將高頻信號模塊與電源模塊分區布置，減少電磁干擾；同時，在核心芯片區域預留散熱空間，搭配主機內置散熱風扇，

可快速導出工作熱量，避免元件因高溫受損。板身清晰標注 050-000264-00 與 051-000150-00 雙型號標識，

標識采用耐高溫絲印工藝，長期使用不易磨損，方便維修人員快速識別與型號核對。

2.核心元件與接口配置：主板集成高性能嵌入式處理器，主頻達 1.2GHz，具備強大的數據運算與多任務處理能力，

可同時處理心電、血氧、血壓等 8 路以上監測數據；搭載 2GB DDR3 內存與 16GB 工業級存儲芯片，

既能快速緩存實時監測數據，又能長期存儲患者監測記錄與設備運行日志。接口方面，主板配備多種功能接口，

包括與連接板對接的高速數據接口、與顯示屏連接的 LVDS 顯示接口、

與外部設備通信的以太網接口（支持 100Mbps 傳輸速率）、USB 2.0 接口（用于數據導出與外設連接），

以及針對擴展模塊的專用插槽（支持熱插拔），接口針腳采用鍍金工藝，接觸電阻小于 5mΩ，確保信號傳輸穩定。

二、核心功能與臨床價值

1.數據處理與分析：作為監護儀的數據處理核心，主板可接收來自各監測模塊（如心電模塊、血氧模塊）的原始數據信號，

通過板載信號調理電路對信號進行濾波、放大與模數轉換，

再由處理器按照醫療數據算法（如心電算法、血氧飽和度算法）進行分析計算，

最終生成精準的監測參數（如心率、血氧飽和度、收縮壓 / 舒張壓）。例如，在心電監測中，

主板可快速識別 QRS 波群，計算心率值，同時自動檢測心律失常（如房顫、室早），并實時標記異常數據，

整個處理過程延遲低于 50ms，確保監測數據的實時性與準確性，為醫護人員判斷患者病情提供可靠依據。

2.模塊協同與指令控制：主板通過內部總線與連接板、顯示屏、按鍵面板等組件建立通信，實現各模塊的協同工作。

當醫護人員通過觸摸屏調整監測參數（如無創血壓測量周期）時，指令經顯示屏傳輸至主板，

處理器快速解析指令后，向?qū)?yīng)的監測模塊下達控制命令，同時同步更新顯示屏顯示內容；

若設備出現異常（如電源電壓過高），主板內置的故障檢測電路可實時捕捉異常信號，

觸發報警機制（如聲光報警），并在顯示屏上顯示故障代碼，方便維修人員排查問題。

此外，主板支持?jǐn)U展模塊的即插即用，當接入呼末二氧化碳模塊時，主板可自動識別模塊類型，

加載對應的驅動程序與數據處理算法，無需手動配置，快速拓展設備監測功能。

3.通信與數據管理：主板具備強大的通信能力，

通過以太網接口可將患者監測數據實時上傳至醫院臨床信息系統（LIS）或中央監護系統，

支持多臺監護儀數據集中管理，方便醫護人員在護士站遠程查看患者病情；USB 接口可連接 U 盤，

實現監測數據的快速導出（支持 PDF 與 Excel 格式），便于病歷歸檔與病情分析。

同時，主板內置數據加密模塊，對患者隱私數據（如姓名、病歷號）進行 AES-128 加密處理，符合醫療數據安全標準，防止數據泄露。

三、可靠性與環境適應性

1.醫療級可靠性設計：主板采用醫療級電子元件，所有元件均通過 ISO 13485 醫療設備質量管理體系認證，

其中電容選用耐高溫電解電容（工作溫度范圍 - 40℃至 105℃），電阻采用金屬膜電阻（精度 ±1%），

確保元件在長期使用中性能穩定。主板經過嚴格的可靠性測試，包括 1000 小時高溫老化測試（85℃）、

500 小時低溫測試（-40℃）、1000 次振動測試（頻率 10-500Hz），以及電磁兼容測試（符合 IEC 60601-1-2 標準），

能抵御醫院環境中的電磁干擾（如手術設備產生的電磁場），平均無故障工作時間（MTBF）超過 80000 小時，滿足醫療設備高可靠性要求。

2.寬環境適應性：主板工作溫度范圍覆蓋 - 20℃至 60℃，濕度適應范圍 10%-90%（無冷凝），

可在醫院急診室、手術室、ICU 等不同環境下穩定運行。即使在高溫高濕的手術室（溫度 30℃、濕度 80%）

或低溫的救護車轉運場景（溫度 - 10℃），主板仍能保持正常的數據處理與指令控制功能，確保監護儀不中斷工作。

四、維護與更換注意事項

在設備維護過程中，若出現監護儀無法開機、數據顯示異常、模塊無法識別等故障，

可通過主板上的故障指示燈初步判斷問題（如電源指示燈不亮可能為供電電路故障）。

日常維護時，需定期檢查主板接口是否存在松動、氧化現象，清潔時需先切斷設備電源，

使用干燥無塵布輕輕擦拭接口表面，禁止使用酒精、清潔劑等腐蝕性液體，避免損壞元件。

更換主板時，需嚴格按照邁瑞 T5 監護儀維修手冊操作：首先斷開設備所有外部連接線，

拆卸主機外殼；然后依次拔下主板上的所有接口連接線（建議拍照記錄接線位置），

使用專用螺絲刀拆卸固定螺絲；安裝新主板時，需確保接口完全對接（針腳無彎曲），

螺絲緊固力度適中（扭矩控制在 0.8-1.0N?m），防止因安裝不當導致電路短路；

更換后需進行設備校準（如心電校準、血氧校準），確保監測數據準確，校準合格后方可投入臨床使用。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
