一、部件基本信息

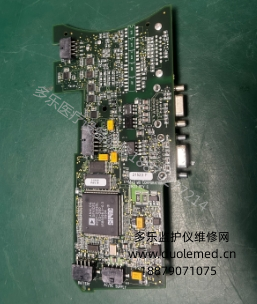

 31423 Rev G是Masimo Radical 7脈搏碳氧血氧儀的核心電源管理組件，作為設備的"能源中樞"，

承擔著AC/DC轉換、電池管理、電壓調節和電源分配四大核心功能，確保設備在床邊、手持和轉運等多種臨床場景下穩定供電。

該板卡為Rev G版本，是Masimo官方認證的原廠替換件，專為Radical 7系列血氧儀設計，

與設備硬件和軟件系統深度適配，保障監測數據的準確性與連續性。

二、核心功能與技術特點

1. 寬范圍電源適配

輸入電壓：支持全球通用的100-240VAC，47-63Hz交流電輸入，適配不同地區電網標準。

功率轉換：高效轉換為設備所需的多種直流電壓，總功率消耗控制在55VA以內，兼顧性能與能耗。

過壓/過流保護：內置多重保護電路，防止電壓突變和電流過載對設備核心部件造成損壞。

2. 智能電池管理系統

雙電池支持：同時管理手持設備電池和可選的擴展塢電池，實現無縫切換供電 。

充電控制：精準控制NiMH電池充電過程，支持標準充電(2-3小時)和涓流充電模式，延長電池壽命。

電量監測：實時監測電池狀態，提供低電量預警，確保4小時手持設備續航時間 。

溫度補償：根據電池溫度動態調整充電參數，避免高溫或低溫環境下充電異常 。

3. 電源分配與狀態管理

多路輸出：為觸摸屏、傳感器接口、處理器、無線模塊(802.11和藍牙)等組件提供穩定電壓。

電源切換：在AC電源與電池之間自動切換，確保監測過程不中斷。

狀態指示：驅動電源LED指示燈，顯示AC供電、電池充電、電池滿電等工作狀態。

低功耗模式：支持設備待機和休眠狀態下的電源管理，優化電池使用效率。

4. 安全與可靠性設計

雙重保險絲保護：配備兩個1A快斷型(5×20mm)保險絲，提供冗余安全保障。

電磁兼容性(EMC)：符合醫療設備電磁兼容標準，減少電源干擾對血氧測量的影響。

抗干擾能力：采用屏蔽設計和濾波電路，確保在復雜臨床環境下穩定工作。

故障診斷：內置故障檢測電路，便于維修人員快速定位電源相關問題。

三、臨床應用價值

31423 Rev G電源管理板是Radical 7血氧儀實現多場景應用的基礎保障：

床邊監測：穩定供電支持長時間連續監測，適配ICU、手術室、急診等高壓環境。

手持轉運：高效電池管理確保4小時續航，滿足患者轉運過程中的持續監測需求。

移動護理：支持設備在不同科室間靈活移動，無需頻繁尋找電源接口。

數據連續性：無縫電源切換和低電量預警機制，防止因斷電導致的監測數據丟失。

四、更換與維護要點

1.更換條件：當設備出現無法開機、電池不充電、電源指示燈異?；蝾l繁自動關機等癥狀時，需檢查并考慮更換此板卡。

2.更換流程：

斷開AC電源并取出電池，確保設備完全斷電。

拆卸設備外殼，斷開電源管理板與主板、電池、AC接口的連接。

替換為新的31423 Rev G板卡，確保所有連接牢固。

重新裝配并測試設備電源功能。

3.維護建議：

定期檢查電源接口和連接線，確保無松動或損壞。

避免在潮濕或多塵環境下操作，防止板卡短路或接觸不良。

僅使用Masimo原廠認證的電源適配器和電池，避免兼容性問題

五、總結

31423 Rev G電源管理板作為Masimo Radical 7血氧儀的"心臟"，

通過其寬范圍適配、智能電池管理、多路電源分配和多重安全保護設計，確保設備在各種臨床環境下可靠運行。

對于醫療設備維修人員而言，了解該板卡的功能特性和維護要點，有助于快速診斷和解決電源相關故障，

保障血氧監測的連續性和準確性，為臨床決策提供可靠數據支持

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
