一、產品定位與適配性?

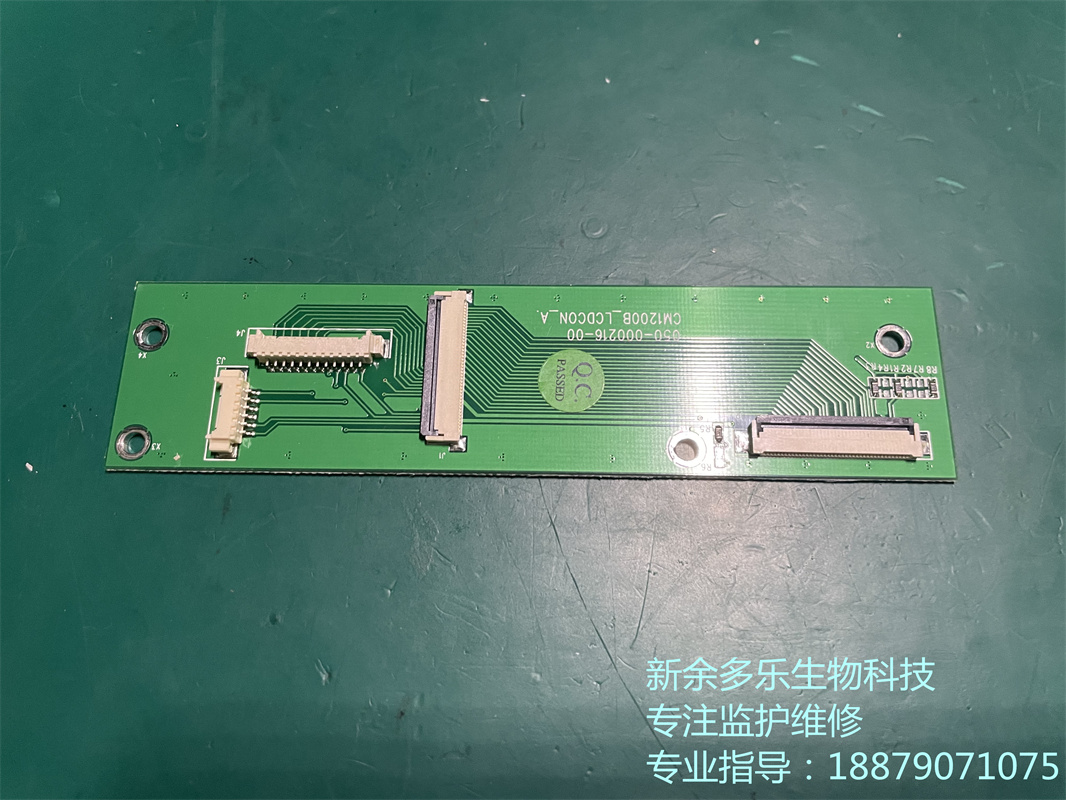

科曼CM1200B心電圖機顯示屏接口板（型號：050-000216-00）是專為CM1200B系列心電圖機設計的核心顯示控制模塊，

負責將采集的12導聯心電信號轉換為可視化的波形與診斷數據，適配≥5.6英寸液晶屏（支持單色/彩色顯示）。

該接口板與主機深度集成，兼容同步信號采集、實時波形渲染及報告生成功能，滿足臨床對心電檢測精度與效率的雙重需求。

二、核心功能與技術特性?

高精度信號處理?

接口板內置24位A/D轉換器，采樣速率達1000次/通道，結合數字濾波技術

（包括50Hz/60Hz交流濾波、25-45Hz肌電濾波及0.05-0.5Hz漂移濾波），有效抑制噪聲干擾（噪聲電平≤15μVp-p）。

支持多檔增益調節（2.5mm/mV至20mm/mV）及多種記錄速度（5-50mm/s），確保波形清晰度與動態響應能力。

抗干擾與穩定性?

采用全浮設計及電磁屏蔽技術，共模擬制比≥105dB，耐極化電壓±650mV，可抵御高頻設備（如MRI）的電磁干擾。

鋁合金機架結構提升抗震性能，適用于急診、ICU等高強度醫療場景。

模塊化可擴展設計?

接口板支持即插即用更換，預留USB及網絡接口，可連接熱敏打印機輸出報告或通過擴展存儲設備保存500例患者數據。

適配SPI/I2C通信協議，兼容不同顯示模式（如6×2、3×4導聯布局），滿足個性化診斷需求。

三、關鍵性能參數?

四、臨床優勢與場景適配?

高效診斷支持?：界面實時顯示12導聯同步波形，支持122種心律失常自動分析及ST段測量，輔助快速生成中文診斷報告；

靈活操作模式?：支持自動/手動采集切換，可延長信號采集時間至60秒，適配復雜病例的深度分析需求；

跨科室兼容性?：廣泛適用于心內科、基層醫療機構及移動診療場景，滿足常規體檢、術后監護等多場景應用。

五、維護與升級方案?

日常維護?：定期清潔接口板觸點，避免灰塵積累導致信號衰減；建議每2年進行電路性能校準以確保精度；

故障排查?：若顯示異常（如波形缺失或卡頓），優先檢查導聯線連接狀態或重啟設備，必要時更換接口板；

升級路徑?：支持固件遠程更新，未來可擴展無線傳輸模塊以實現云端數據管理。

該接口板通過嚴格的醫療設備認證，以高可靠性、易維護性與技術延展性成為CM1200B心電圖機穩定運行的核心保障。
