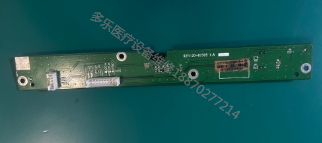

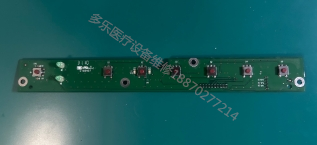

型號為9211-20-87305的按鍵板，是邁瑞IPM-9800監護儀實現人機交互的核心部件，

承擔操作指令采集、信號轉換及實時傳輸?shù)年P(guān)鍵職能。作為醫護人員調控設備的直接載體，

其響應靈敏度與操作可靠性直接影響臨床監測效率，與主板9211-20-97303、旋鈕等部件協同工作，

構建起精準高效的操控體系，適配急診、ICU等高強度臨床場景。

核心功能聚焦“指令捕捉+穩定傳輸”，通過雙重核心機制保障操作精準：

一是按鍵信號采集，板載24個功能按鍵對應設備開關機、參數調節、報警靜音、菜單調用等核心操作，

按下時導電觸點精準閉合，捕捉每一次操作指令；二是信號處理傳輸，經板載信號調理電路濾除干擾后，

將模擬信號轉化為數字信號，通過專用通信接口實時傳輸至主板，確保指令快速響應，無延遲執行。

技術參數凸顯高可靠性與適配性：按鍵性能上，觸發力度50±15g，按壓行程2.0mm，

反饋清晰且不易疲勞，機械壽命達100萬次按壓，遠超設備常規使用需求。電氣性能方面，

工作電壓3.3V±0.3V，工作電流≤50mA，信號響應時間≤2ms，與主板通信速率達115200bps，

確保指令即時傳輸?？垢蓴_性能符合IEC 61326醫療設備標準，可抵御設備內部電磁干擾，避免指令誤觸發。

結構設計兼顧實用性與防護性，PCB板尺寸為90mm×60mm，采用防水防潮布局，

適配監護儀前端操作面板安裝空間。板載接口包括與主板連接的16Pin通信端子、電源接口及按鍵膜適配觸點，

均采用防呆設計，避免安裝錯位。按鍵區域采用模塊化分區布局，將緊急操作鍵（如報警靜音）與常規設置鍵區分，

緊急鍵采用紅色標識并加大按鍵面積，便于快速識別操作。

防護設計貼合醫療場景需求，按鍵板表面覆蓋專用防水涂層，防護等級達IP65，

可有效抵御藥液潑濺與粉塵侵入，保護內部電路不受腐蝕。核心元件采用工業級寬溫器件（-10℃~60℃），

適應不同臨床環境溫度變化。與按鍵膜配合使用時，形成雙重防護結構，既提升操作手感，又延長按鍵板使用壽命。

使用與維護需遵循專業規范：安裝時需確保按鍵板與按鍵膜精準對齊，觸點完全貼合，

并用固定卡扣緊固；日常清潔可采用蘸有75%醫用酒精的軟布輕柔擦拭，避免用力揉搓損壞涂層。

若出現按鍵無響應或誤觸發，需先檢查按鍵板與主板的連接是否松動，

再通過設備自檢功能排查——若自檢提示“按鍵板通信異常”，需重點檢查通信接口針腳是否氧化，

更換時務必選用同型號9211-20-87305按鍵板，確保與主板及按鍵膜完全兼容。

以上是該產品的介紹，如有購買需要，歡迎掃描下方二維碼添加微信進行詢價。
